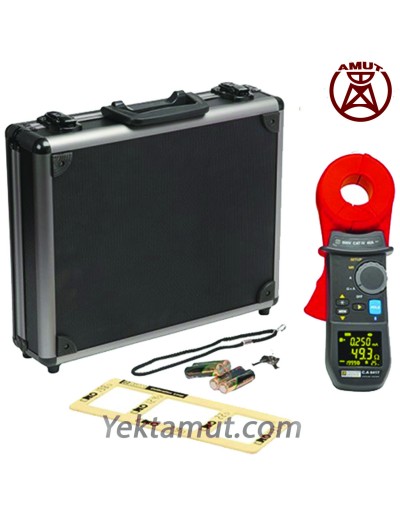

تست حلقه در ارت تسترهای کلمپی شاوین آرنوکس مدل CA6416 و CA6417

تست مقاومت سیستم زمین بدون استفاده از الکترودهای کمکی. ارت تسترهای کلمپی شاوین آرنوکس مدل CA6416 و CA6417 شما را قادر می سازد:

  • یکپارچگی سیستم زمین را بررسی کنید
  • اندازه گیری جریان نشتی تزریقی به سیستم زمین
  • ولتاژ زمین را به عنوان شاخصی از شرایط ناایمن بالقوه تعیین کنید
  • مقاومت، امپدانس، اندوکتانس، جریان و ولتاژ را اندازه گیری کنید
  • یکپارچگی اتصال سیستم زمین را بررسی کنید
  • و نتایج آزمایش را برای بررسی و تجزیه و تحلیل بعدی ذخیره کنید

یکی از ویژگی های مهم ارت تسترهای کلمپی شاوین آرنوکس تشخیص حلقه است. این وضعیتی است که در آن سیگنال ارسالی دستگاه که در نقطه اندازه گیری تزریق می شود، به جای زمین، از طریق هادی های نصب شده در سیستم زمین حلقه ای را تشکیل میدهد و بدین صورت سیگنال تزریقی از زمین عبور نمیکند و به عبارتی تست امپدانس سیستم زمین مختل شده است و شما امپدانس لوپ هادی های همبند را تست کرده اید.
برای مثال، سیستم صاعقه گیر زیر را در نظر بگیرید که شامل مجموعه ای از برقگیرها است که با کمک شبکه ای از هادیها به زمین که معمولاً بصورت الکترودهای کوبیده شده در گوشه های سازه  است متصل می شوند.

هنگامی که ارت تستر کلمپی را در اطراف یک الکترود زمین جداگانه در زیر شبکه یا حلقه می‌ اندازید، جریان آزمایشی القا شده توسط دستگاه از طریق زمین عبور می‌کند و از طریق سایر الکترودهای زمین به دستگاه باز می‌گردد و یک داده معتبر تولید می شود. اگر به جای آن دستگاه در اطراف یک هادی همبند که برقگیرها را بهم هم متصل کرده است قرار گیرد، جریان القایی از مسیری که هادی ها همبند شده اند، حلقه ای را تشکیل میدهد و دیگر امپدانس زمین را ممکن است نبیند
در این مثال، اندازه گیری برای تعیین امپدانس حلقه هادی است و نه سیستم ارت. این نوع تست فقط برای اطمینان از اتصال عناصر فلزی سیستم زمین به یکدیگر معتبر است.

برای هشدار به کاربر در هنگام تست حلقه، مدل‌های CA6416 و CA6417 زمانی که امپدانس اندازه‌گیری‌ شده به زیر آستانه از پیش تعریف‌شده می‌رسد، آلارم هشدار LOOP را نشان می‌دهند. برای نشان دادن این ویژگی منحصربفرد Chauvin Arnoux، ابتدا امپدانس یک سیم زمین تیر برق را اندازه گیری می کنیم، که همانطور که در تصویر سمت چپ نشان داده شده است حدود 20 اهم است.

در مرحله بعد، یک حلقه الکتریکی را با استفاده از یک تکه سیم که به بالا و پایین محل نصب دستگاه متصل شده است ایجاد میکنیم. این امر امپدانس را به زیر آستانه آلارم کاهش می دهد. اکنون نمایشگر بین مقدار اندازه‌گیری شده و کلمه LOOP (تصویر بالا) چشمک میزند و به شما هشدار می‌دهد که ممکن است امپدانس را از طریق حلقه ایجاد شده توسط هادی‌ها اندازه‌گیری کنید، نه از طریق زمین.

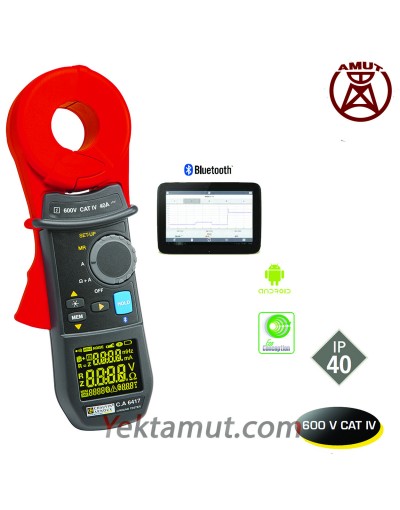

در مدل CA6416، تشخیص LOOP همیشه فعال است، با آستانه از پیش تعیین شده 1 اهم. در مدل CA6417، می توانید این تنظیمات را از طریق کنترل پنل DataView Ground Clamp-On تغییر دهید. برای انجام این کار:

1.دستگاه را روشن کنید و بررسی کنید که نشانگر فعال بودن بلوتوث روی LCD ظاهر شود. در غیر این صورت، کلید انتخاب چرخشی را روی SET-UP قرار دهید و کلید HOLD را فشار دهید. همچنین مطمئن شوید که دستگاه با رایانه شما ارتباط برقرار کرده است.
2. کنترل پنل را باز کرده و به دستگاه متصل شوید. اگر برای ایجاد این اتصال به راهنمایی نیاز دارید، از راهنمای CONTROL PANEL استفاده کنید.
3. با اتصال دستگاه، آن را در نوار منو انتخاب کنید و روی Configure کلیک کنید. کادر محاوره ای Instrument Configuration باز می شود. این بخش رابط اصلی برای پیکربندی مدل CA6417 از طریق کنترل پنل است.
4. کادر محاوره ای شامل بخش Loop Alarm است که شامل یک چک باکس برای فعال و غیرفعال کردن ویژگی آلارم حلقه است. با علامت زدن این گزینه، فیلد Threshold فعال می شود و به شما امکان می دهد تنظیمات پیش فرض 1 اهم را تغییر دهید. مقادیر مجاز از 0.1 تا 199 اهم متغیر است.

5. پس از تکمیل این فیلد، روی Write to Instrument کلیک کنید تا پیکربندی به مدل CA6417 ارسال شود.

در اینجا مقاله ما برای استفاده از تشخیص حلقه با مدل‌های CA6416 و CA6417 به پایان می‌رسد. برای اطلاعات بیشتر در مورد این نجهیزات لطفا به وب سایت ما مراجعه کنید.
