معرفی فیلتر توان اکتیو CM-APF مولتیمتریکس

فیلتر توان اکتیو CM-APF یک راهکار ماژولار، انعطاف‌پذیر و با راندمان بالا برای مشکلات شبکه‌های برق مدرن مانند هارمونیک‌ها، ضریب توان پایین و عدم تعادل‌ها و غیره است. CM-APF از کاربردهای حیاتی صنعتی، مسکونی و تجاری محافظت می‌کند و مشکلات دشوار کیفیت توان را برای انواع کاربردها و مشتریان در سطح جهان حل می‌کند.

• فناوری پیشرو
• توپولوژی سه سطحی
• طراحی ماژولار فوق فشرده
• سریعترین فرکانس سوئیچینگ ۲۵.۶ کیلوهرتز
• کمترین مصرف برق ≤ ۲.۵٪
• پیشرو در فناوری اتلاف انرژی
• الگوریتم خود تطبیقی ​​(ADALINE)
• THDi کمتر از 5٪ در بار نامی
• راندمان فیلترینگ بالا تا 98٪
• زمان پاسخ سریع کمتر از 5 میلی‌ثانیه
• جبران‌سازی انتخابی یا کامل
• فیلتر هارمونیک نوری
• بهترین کنترل کیفیت توان
• تضمین کیفیت بالا
• اصلاح ضریب توان پیوسته
• کنترل خازنی و القایی
• ضریب توان دقیق PF را در محدوده -1.0 ≤ CosΦ ≤ 1.0 حفظ می‌کند
• تعادل بار سه فاز کمتر از 5٪
• جریان نول را کاهش می‌دهد
• DI DSP، Infineon یا Semikron IGBT
• پایداری بالا، از رزونانس جلوگیری می‌کند
• محافظت سخت‌افزاری و نرم‌افزاری
• قابلیت اطمینان بالا
• سازگاری خوب با محیط زیست

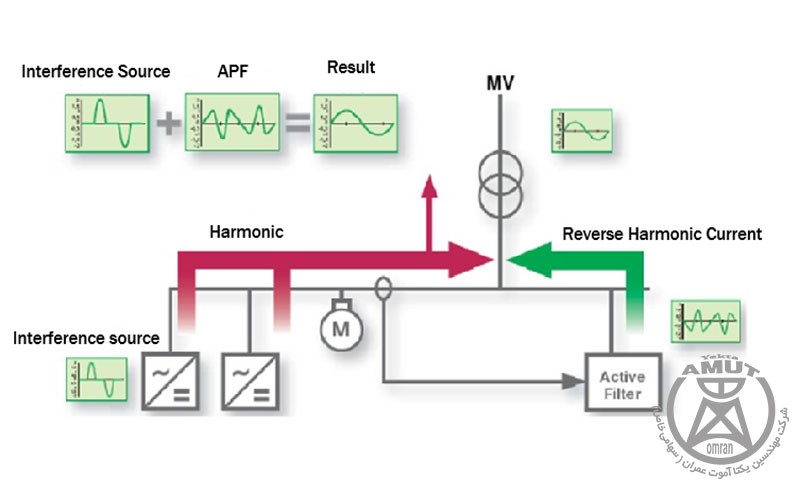

فیلتر هارمونیک سری CM-APF به عنوان یک راهکار جامع برای مدیریت کیفیت توان دارای ویژگی‌های پیشرفته‌ای مانند فیلتر هارمونیک اکتیو، جبران توان راکتیو، متعادل‌سازی بار و کنترل خازن‌ها است. CM-APF با کاهش اعوجاج هارمونیکی، عدم تعادل بار و توان راکتیو، به مطابقت تاسیسات با مقررات رایج کیفیت توان کمک می‌کند.

فیلتر هارمونیک سری CM-APF در طیف گسترده‌ای از رتبه‌بندی‌ها موجود است و طیف وسیعی از کاربردهای مصرفی را پوشش میدهد. طراحی ماژولار آن امکان انعطاف‌پذیری در نصب و ادغام را فراهم می‌کند. طراحی ذاتی با بهره‌وری انرژی بالا، توپولوژی سه سطحی و رابط کاربری اختیاری کاربرپسند CM-APF را به یک راهکار بسیار مطلوب برای همه بخش‌های مصرف‌کنندگان برق، یکپارچه‌سازان سیستم و تولیدکنندگان OEM تبدیل می‌کند.

فیلتر هارمونیک سری CM-APF با کاهش سطح هارمونیک منجر به بهبود قابلیت اطمینان شبکه برق و کاهش هزینه‌های عملیاتی می‌شود. قطع ناخواسته دستگاه‌های محافظ و رفع مزاحمت فیوزها به دلیل اثرات گرمایش هارمونیک تا حد زیادی کاهش می‌یابد.

گرمای بیش از حد موتورها، ترانسفورماتورها، تابلوها و کابل‌ها نیز کاهش می‌یابد که باعث افزایش طول عمر آنها و کاهش هزینه‌های نگهداری می‌شود. برای تاسیسات جدید، می‌توان در طراحی و در نظر گرفتن ضرایب بیش از حد تجهیزات توزیع برای کاهش حساسیت هارمونیک تجدید نظر کرد.

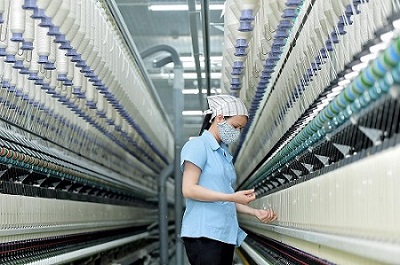

با توسعه اقتصاد اجتماعی و فناوری علمی، بسیاری از شرکت‌های چاپ و رنگرزی پارچه به منظور بهبود کیفیت محصول از فناوری تبدیل، استفاده گسترده از VFDها، تجهیزات DC، از جمله تجهیزات تهویه (از جمله فن تبدیل فرکانس و تهویه مطبوع)، تجهیزات روشنایی، تجهیزات تولید (نخ، ماسه ریز، پنبه چنگک، دستگاه شکل‌دهی، سیلندر رنگرزی و غیره)، تعداد زیادی هارمونیک مرتبه ۵ و ۷ تولید می‌کنند که باعث ایجاد آلودگی هارمونیک و در نتیجه کاهش کیفیت برق می‌شود.

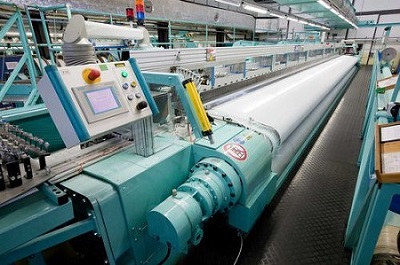

مشکلات هارمونیکی، یکی از مشکلات رایج شرکتهای متخصص در تولید پارچه‌های نبافته است که انواع پارچه‌های نبافته الیاف کوتاه، انواع پارچه‌های نبافته دمیده شده مذاب، پارچه‌های نبافته چرم مصنوعی، پارچه‌های نبافته طب سوزنی، پارچه‌های نبافته پروپیلن، پد جذب آب، پارچه‌های نبافته فیلتر، پنبه ضد باکتری، مواد داخلی خودرو، تشک جذب روغن و سایر محصولات نبافته را تولید می‌کند.

بار صنعتی عمدتاً شامل دستگاه کاردینگ، دستگاه طب سوزنی، فر نبافته، دستگاه کویل و غیره است که در فرآیند تولید، هارمونیک‌های سری تولید می‌کنند و در نتیجه بانکهای خازنی نمی‌تواند به طور عادی کار کند. به منظور اطمینان از عملکرد طبیعی بانکهای خازنی نصب شده، فیلتر توان اکتیو 300A برای کاهش هارمونیک توصیه میشود.

در این کارگاه، میزان THDV در محل ۵.۹٪ است که از حد استاندارد ملی ۵٪ بیشتر است، THDi برابر با ۲۳.۵٪ است، جریان هارمونیک عمدتاً هارمونیک‌های مرتبه ۳، ۵ و ۷ است و همچنین شامل تعداد کمی هارمونیک زوج ۲ و ۴ نیز می‌باشد. پس از عملیات، THDv به ۲.۲٪ کاهش یافت، THDi به ۲.۰٪ کاهش یافت و شکل موج جریان نیز به نوع موج سینوسی بازگردانده شد.

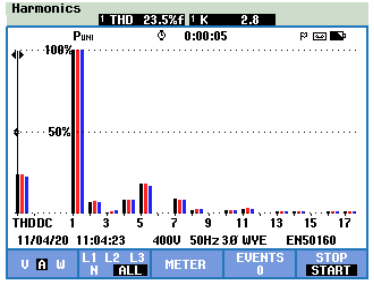

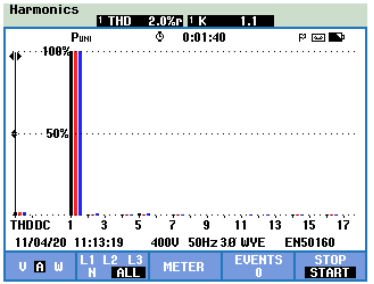

                        داده‌های شبکه قبل از نصب CM-APF                                                                      داده‌های شبکه پس از نصب CM-APF

در نهایت پس از نصب فیلتر توان اکتیو CM-APF باید مطالعات لازم انجام پذیرد که آیا با استانداردهای IEEE 519، G5/4، EN 50160 و همچنین سایر استانداردها و توصیه‌های کیفیت توان مطابقت خواهد داشت و یا خیر و همچنین

• صرفه‌جویی در مصرف انرژی
• بهره‌وری بالاتر
• بازگشت سریع سرمایه
• طول عمر بیشتر تجهیزات الکتریکی و فرآیندی
• عملکرد قابل اعتماد با کاهش هزینه‌های نگهداری
• ظرفیت الکتریکی اضافی در شبکه برق موجود
• رخ داده است و یا نه.

در کارخانه‌های تولیدی، درایوهای فرکانس متغیر (VFD) به طور گسترده برای اهداف کنترل موتور و صرفه‌جویی در انرژی مورد استفاده قرار گرفته‌اند. با این حال، آنها یکی از منابع اصلی اعوجاج هارمونیکی در شبکه هستند. فیلترهای اکتیو توان سری CM-APF می‌توانند اعوجاج هارمونیکی ایجاد شده توسط درایوهای سرعت متغیر را در کاربردهای صنعتی به طور موثر حذف کنند. CM-APF مزایای کیفیت توان را برای صنایع مختلف از جمله موارد زیر به ارمغان می‌آورد:

• صنعت غذا و نوشیدنی
• صنعت خودرو
• صنعت نفت و گاز
• صنعت کاغذ و مواد شیمیایی
• صنعت داروسازی
• صنعت نساجی و پوشاک
• صنعت فولاد
• صنعت سیمان
• تولیدکنندگان میکروالکترونیک
• سایر صنایع دارای درایوهای AC یا DC

دستگاه‌های کیفیت توان CM-APF (فیلتر توان اکتیو، ژنراتور وار استاتیک) در انگلستان، بلژیک، هلند، لهستان، اسپانیا، ترکیه، پاکستان، هند، اندونزی، سنگاپور، تایلند، ویتنام، استرالیا، کانادا، مکزیک، کلمبیا، آفریقای جنوبی، امارات متحده عربی، عربستان سعودی، چین و غیره نصب شده‌اند.
